7-שייפּט אַנקערז (7-שייפּט אַנקער באָלץ)

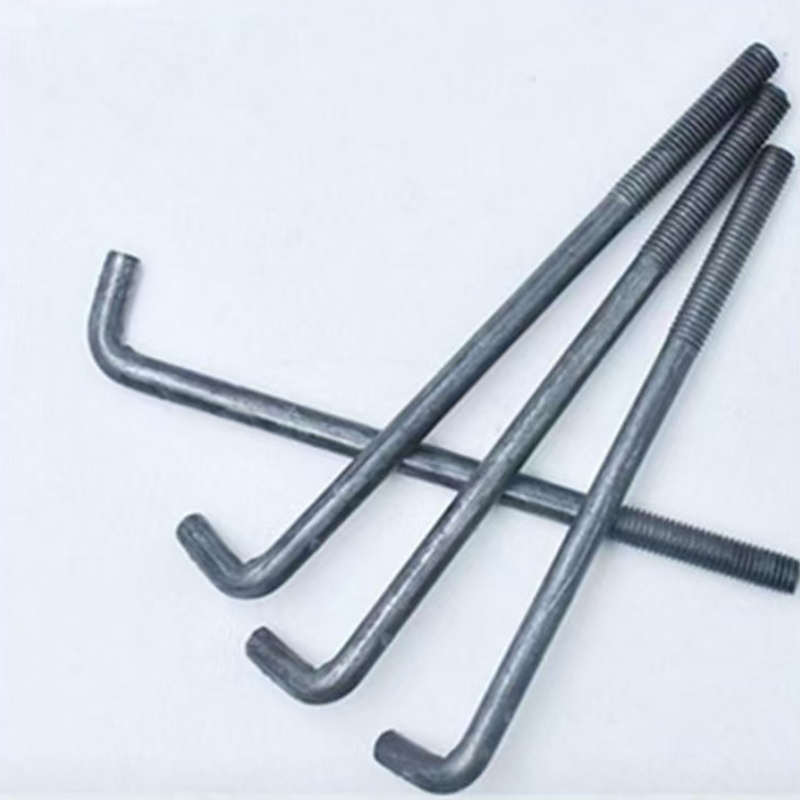

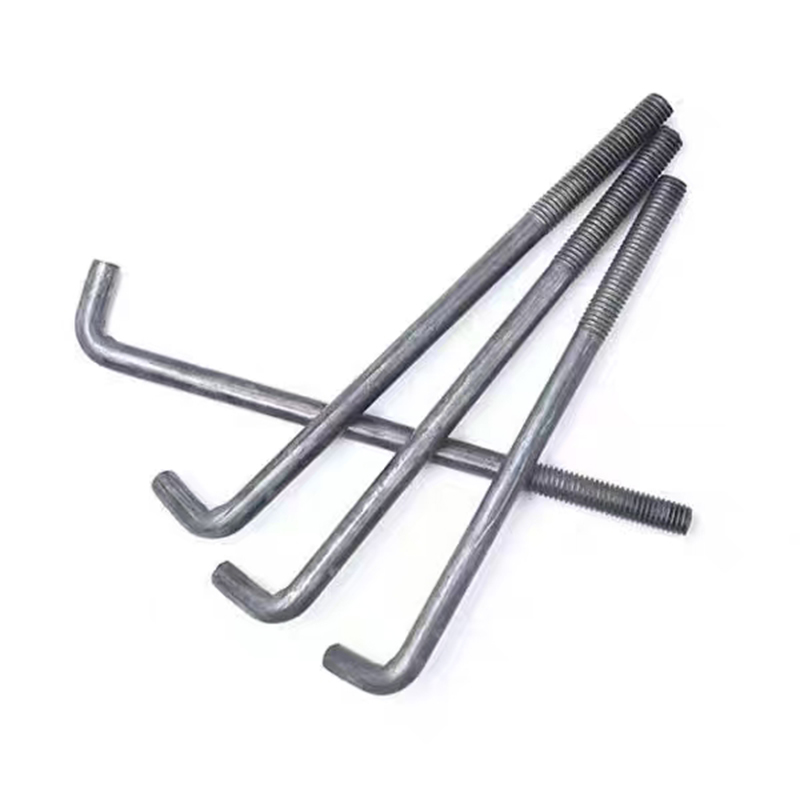

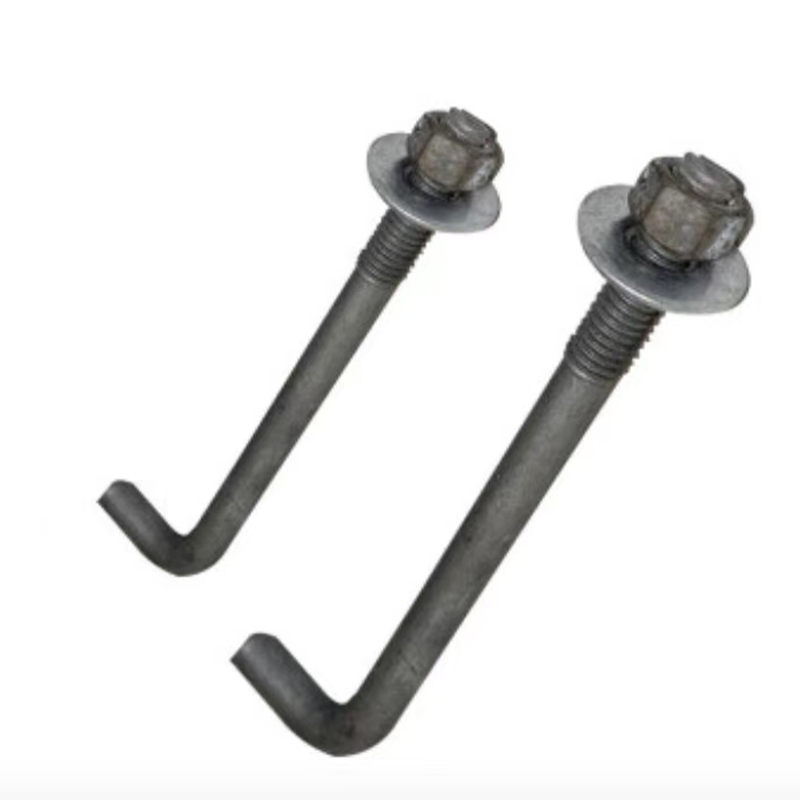

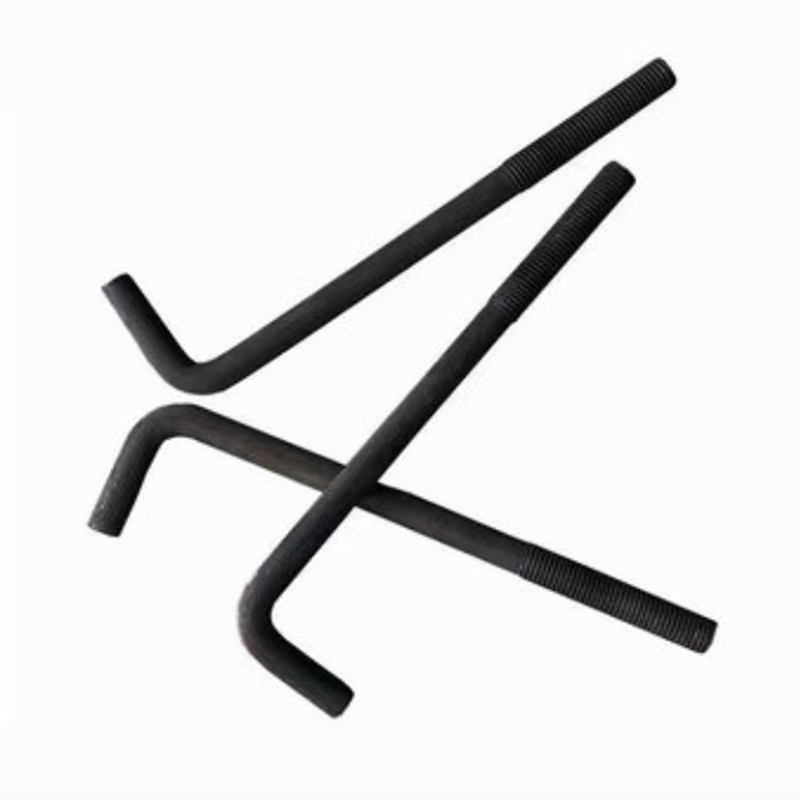

די 7-שייפּט אַנקער איז געהייסן ווייַל איין עק פון די ריגל איז בענט אין אַ "7" "פאָרעם. עס איז איינער פון די מערסט יקערדיק טייפּס פון אַנקער באָלץ. זייַן סטרוקטור כולל אַ טרעדיד רוט גוף און אַ ל-שייפּט פאַרטשעפּען. די כוק טייל איז בעריד אין די באַטאָנען יסוד און פארבונדן צו די עקוויפּמענט אָדער שטאָל סטרוקטור דורך אַ נוס צו דערגרייכן אַ סטאַביל פיקסיישאַן.
באַשרייַבונג
מאַרקער
פּראָדוקט דעפֿיניציע און סטרוקטור
די 7-שייפּט אַנקער איז געהייסן ווייַל איין עק פון די ריגל איז בענט אין אַ "7" "פאָרעם. עס איז איינער פון די מערסט יקערדיק טייפּס פון אַנקער באָלץ. זייַן סטרוקטור כולל אַ טרעדיד רוט גוף און אַ ל-שייפּט פאַרטשעפּען. די כוק טייל איז בעריד אין די באַטאָנען יסוד און פארבונדן צו די עקוויפּמענט אָדער שטאָל סטרוקטור דורך אַ נוס צו דערגרייכן אַ סטאַביל פיקסיישאַן.
האַרץ מאַטעריאַלס און קעראַקטעריסטיקס
מאַטעריאַל:קאַמאַנלי געוויינט ק 235 פּראָסט טשאַד שטאָל (מעסיק שטאַרקייט, נידעריק פּרייַז), ק 345 נידעריק נידעריק צומיש שטאָל (הויך שטאַרקייט) אָדער 40 קר צומיש שטאָל (הינטער-הויך סטרייטאַלז), די ייבערפלאַך קענען זיין גאַלוואַנייזד (הייס-טונקען גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד אָדער עלעקטראָ-גאַלוואַנייזד) פֿאַר קעראָוזשאַן.
פֿעיִקייטן:
- פלעקסיבלע ינסטאַלירונג: די קרוק פּלאַן ימפּרוווז די האלטן קראַפט פון באַטאָנען און איז פּאַסיק פֿאַר פילינג קליין און מיטל-סייזד עקוויפּמענט;
- ציען-אויס פאָרשטעלונג: די מאַקאַניקאַל באַשטעלונג צווישן די פאַרטשעפּען און די באַטאָנען ריזיס אַרווערד פּולינג קראַפט;
- סטאַנדערדיזיישאַן: עס קאַמפּלייז מיט די נאציאנאלע סטאַנדאַרדס אַזאַ ווי גב / ה 799, און די ספּעסאַפאַקיישאַנז זענען אַפּשאַנאַל פון M16 צו M56.
פאַנגקשאַנז און אָנווענדלעך סינעריאָוז
פאַנגקשאַנז:
פאַרריכטן שטאָל סטרוקטור שפאלטן, גאַס לאָמפּ באַסעס און קליין מעטשאַניקאַל עקוויפּמענט;
בער סטאַטיק לאָודז, אַזאַ ווי בנין ראָמען און בילבאָרד בראַקאַץ.
סצענאַר:
שטאָטיש ינזשעניעריע (גאַס לאַמפּס, פאַרקער וואונדער), ליכט שטאָל סטרוקטור פאַקטעריז און הויזגעזינד ויסריכט (אַזאַ ווי לופט קאַנדישאַנער דרויסנדיק בויטער אַפּאַראַט בראַקאַץ).
ינסטאַלירונג און וישאַלט
ייַנמאָנטירונג:
רעזערוו האָלעס אין די באַטאָנען יסוד, אַרייַנלייגן די 7-שייפּט פֿיס און געשטאַלט;
פאַרשטייַפן די עקוויפּמענט מיט ניסלעך און סטרויערן די הייך ווען ינסטאָלינג עס.
וישאַלט:
קאָנטראָלירן די טייטנאַס פון ניסלעך קעסיידער, און די דאַמידזשד גאַלוואַנייזד שיכטע דאַרף זיין ריפּיינטאַד פֿאַר קעראָוזשאַן שוץ.
קויפן פֿירלייגן
קלייַבן מאַטעריאַלס לויט די מאַסע: ק 235 איז פּאַסיק פֿאַר פּראָסט סינז, ק 345 איז פּאַסיק פֿאַר הויך לאָודז (אַזאַ ווי בריקן);
די לענג פון די פאַרטשעפּען מוזן טרעפן די באדערפענישן פון די באַטאָנען קווורע טיפעניש (יוזשאַוואַלי 25 מאל די באַזאָלט דיאַמעטער).
פאַרגלייַך און סעלעקציע פירן פון דריי הויפּט אַנטשערז
| טיפּ | 7-שייפּט אַנקער | וועלדינג טעלער אַנקער | שירעם שעפּן אַנקער |
| האַרץ אַדוואַנטאַגעס | סטאַנדערדיזיישאַן, נידעריק פּרייַז | הויך מאַסע-שייַכעס קאַפּאַציטעט, ווייבריישאַן קעגנשטעל | פלעקסאַבאַל עמבעדדינג, עקאנאמיע |
| אָנווענדלעך מאַסע | 1-5 טאָנס | 5-50 טאָנס | 1-3 טאָנס |
| טיפּיש סינעריאָוז | גאַס לייץ, ליכט שטאָל סטראַקטשערז | בריקן, שווער ויסריכט | צייַטווייַליק בנינים, קליין מאַשינערי |
| ייַנמאָנטירונג אופֿן | עמבעדדינג + נוס פאַסאַנינג | עמבעדדינג + וועלדינג בלאָק | עמבעדדינג + נוס פאַסאַנינג |
| קעראָוזשאַן קעגנשטעל | עלעקטראָגאַלוואַנייזינג (קאַנווענשאַנאַל) | הייס-טונקען גאַלוואַנייזינג + געמעל (הויך קעראָוזשאַן קעגנשטעל) | גאַלוואַנייזינג (פּראָסט) |
סעלעקציע פֿירלייגן:
עקאָנאָמיש דאַרף: שירעם שעפּן אַנגקערז זענען בילכער, מיט ביידע קאָסטן און פונקציאָנירן;
הויך פעסטקייַט דאַרף: וועלדעד טעלער אַנקאָרס איז דער ערשטער ברירה פֿאַר שווער ויסריכט;
סטאַנדערדייזד סינעריאָוז: 7-שייפּט אַנגקער זענען פּאַסיק פֿאַר רובֿ קאַנווענשאַנאַל פיקסיר דאַרף.
